TraceInspector

An interactive, visualizing static analyzer for Go programs.

Capstone team 2: 김신영, 강민성

Introduction

정적 분석기는 현재 개발의 많은 방면에서 활용되고 있습니다. 여러 IDE에 기본으로 탑재되어 있고 CI/CD 단계에서도 잠재적인 버그 탐지를 위해 채용되고 있습니다.

하지만 단순하게 결과를 활용하였을 때보단 분석 과정 및 동작 원리에 대한 이해가 되었을 경우 유효한 오류인지 보다 정확하게 판별할 수 있고, 코드의 실행 흐름에 대해 보다 잘 이해할 수 있게 됩니다.

TraceInspector는 요약해석(abstract interpretation)이론을 바탕으로 Go언어로 작성된 프로그램에 대해 각 프로그램 지점별 상태를 근사하는 분석기와 근사 과정을 단계별로 시각화하여 나타내는 인터페이스로 구성되어 있습니다.

알고리즘과 자료구조를 공부할 때 실제 알고리즘의 동작 원리를 단계적으로 그림을 그려보며 따라가면 이해가 더 잘 되듯이, TraceInspector 역시 정적 프로그램 분석 알고리즘에 대한 이해와 접근성을 초점으로 구성된 서비스입니다.

Usage

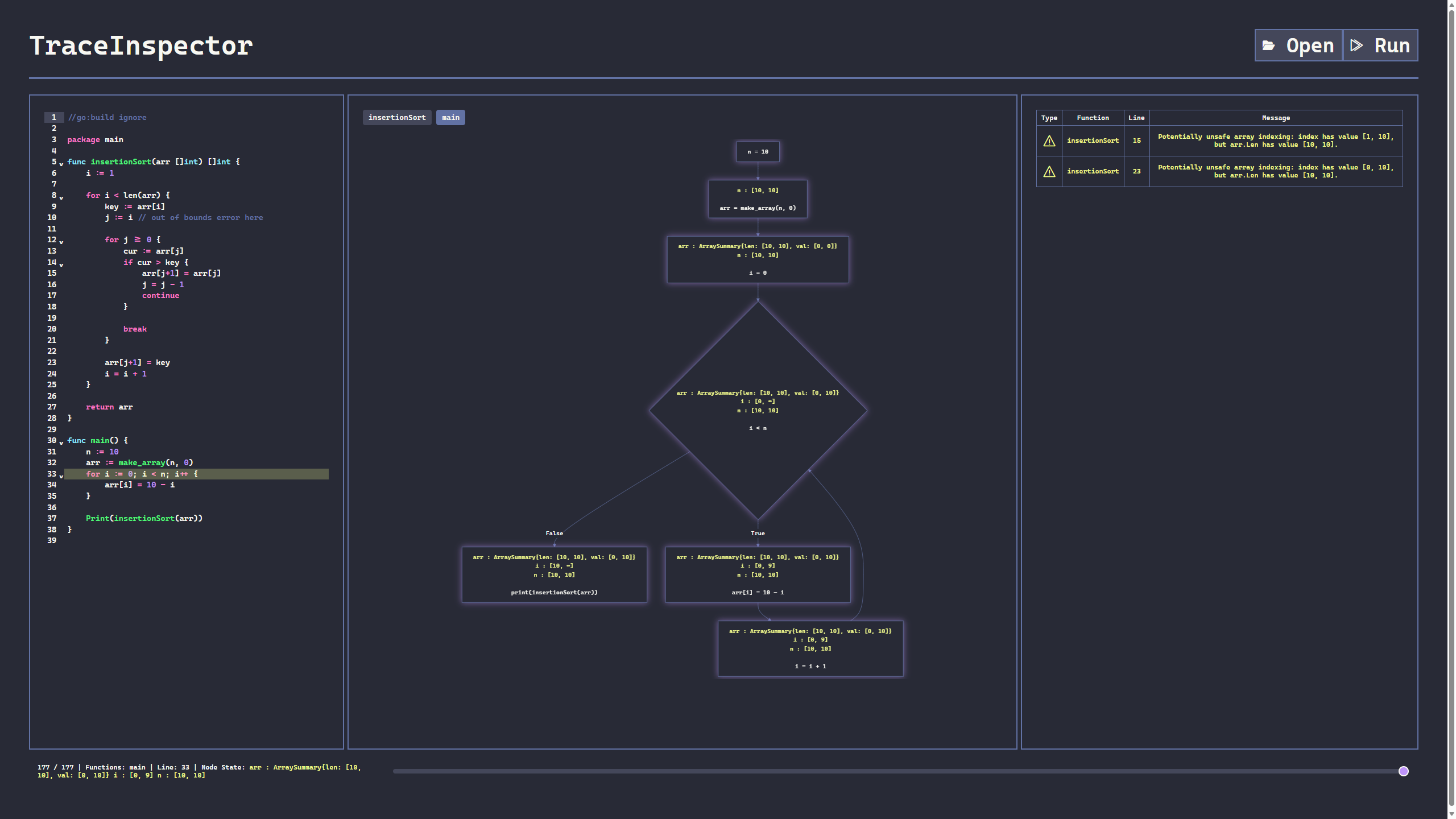

Open을 눌러 분석하고자 하는 Go 소스 프로그램을 업로드 후, Run을 눌러 분석을 수행합니다. 좌측에는 입력 프로그램의 소스, 가운데는 프로그램의 계산 그래프 표현, 우측에는 분석 중 발생한 정보 및 경보와 오류가 표시됩니다.

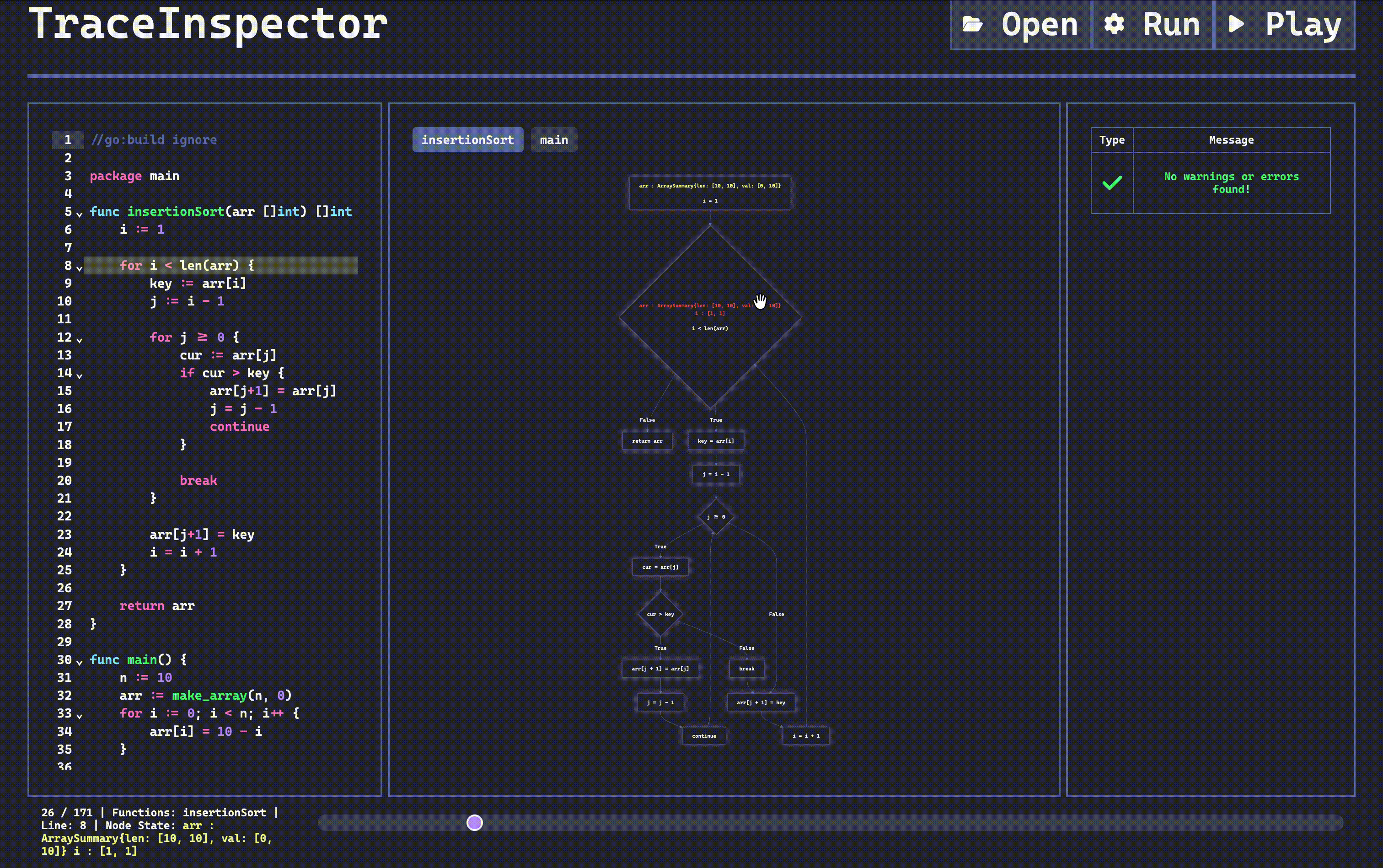

TraceInspector는 상술했듯이 단순히 경보만 출력하고 종료되지 않습니다. 하단의 슬라이더를 통해 분석 알고리즘이 어떤 절차를 따라서 프로그램의 실행 상태를 추정했는지 단계별로 따라갈 수 있습니다. 가운데 계산 그래프에 각 프로그램 지점별로 계산된 상태 근사값이 표현되고, 슬라이더를 통해 추정된 상태값이 알고리즘이 동작함에 따라 어떻게 변하는지 확인할 수 있습니다.

우측 창은 입력 소스에서 잠재적으로 발생할 수 있는 경보나, 분석 중 오류가 발생한 경우 해당 정보를 출력합니다.

TraceInspector는 요약해석 이론에 따라 프로그램 상태에 대한 보수적인 근사를 계산합니다. 즉 실제로는 계산되지 않을 값이나 실행 경로를 반영하여 허위 경보를 표출할 수 있습니다. 하지만 실행 가능한 모든 프로그램 경로를 항상 반영하기에, 오류가 발생하지 않는다고 판정될 경우 실제 실행 시 오류가 발생하지 않음이 수학적으로 보장됩니다.

Gallery
